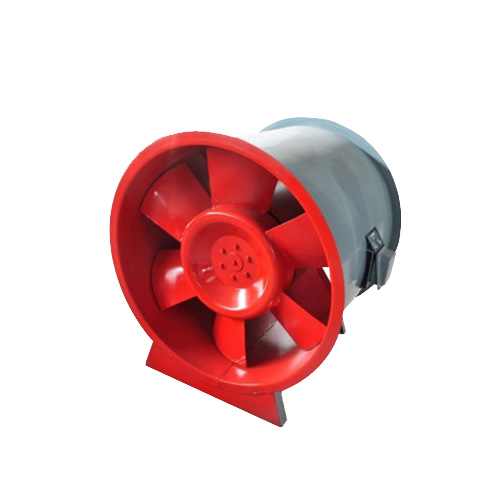

3C消防排煙風機和防火閥的連接方式

　　3C消防排煙風機和防火閥是通風管道中重要組成設備，兩者是相互輔助運行的，但是3C消防排煙風機和防火閥連接在一起需要通過模塊，下面我們將為大家詳細的介紹風機和風閥的連接方式和工作原理，一起來看看吧!

　　一、3C消防排煙風機和防火閥通過模塊連接：

　　1.當沒有自動報警系統時，主風道的防火閥與風機控制箱的中間繼電器連接，排煙風機聯鎖關閉。即3c消防排煙風機和防火閥之間沒有模塊。一般這種防火閥直接與3c消防排煙風機的控制箱連接，閥門關閉后通過向控制箱輸出接觸信號可以停止消防排煙風機。

　　2.當有自動報警系統時，防火閥連接到信號模塊，當主風道防火閥關閉時，報警，聯動關閉排煙風機。該模塊監控閥門是否關閉。閥門關閉后，模塊將反饋信號傳輸給消防主機，主機通過邏輯關系打開聯動，停止消防排煙風機。

　　3.關閉閥門，通過主機聯動停止風機。一般兩對控制模塊是出線的，一對是輸出接點或電壓信號，一對是反饋線。閥門輸出為24V，反饋為被動輸入。防火閥與排煙風機控制電路的連接與280防火閥操作手柄處限位開關的常閉觸點串聯。防火閥一旦動作，限位開關常閉觸點斷開，排煙風機控制電路斷開，排煙風機立即停止運行。

　　二、3C消防排煙風機和防火閥的工作原理

　　一般工程中，280防火閥接3c消防排煙風機，防火閥接信號輸入模塊，平時常開，遇火溫度達到280時，關閉并發出報警信號，報警系統聯動關閉排煙風機。防火閥位于排煙管穿過防火墻和防火分隔間的地方，其作用是在火災進入管道時切斷火焰和熱氣的傳播路線。消防排煙風機與控制模塊(輸入/輸出模塊)相連，并與電氣隔離閥等聯鎖。發生火災時，報警系統提前關閉正常排風，聯動打開排煙口，聯動啟動火災排煙風機(先打開電氣絕緣閥，再啟動風機)，反饋工作狀態。

　　2.發生火災時，由輸入輸出模塊控制開啟，常閉，聯鎖停止抽油煙機。還有排煙防火閥，設計為常閉式。當煙氣溫度達到280度時，排煙防火閥的保險絲熔斷，報警器關閉。這樣排煙風機入口處的排煙防火閥可以正常開啟，280度吹掉。

　　3C消防排煙風機和防火閥是通過模塊進行連接，防火閥連接到信號模塊，當主風道防火閥關閉時，報警，聯動關閉排煙風機，屬于連貫反應，在發生火災時候，它能夠起到重要的作用。
